电动阀门执行器机构与阀体安装解析

发布时间:2019-09-17

往期专题讲解中,上海阀门厂家——华钢阀门着重介绍了电动阀门的选型、执行器的安装要求、环境要求、使用要求等,那今天我们将结合安装示意图,图文并茂使得大家更好的理解电动阀门安装。

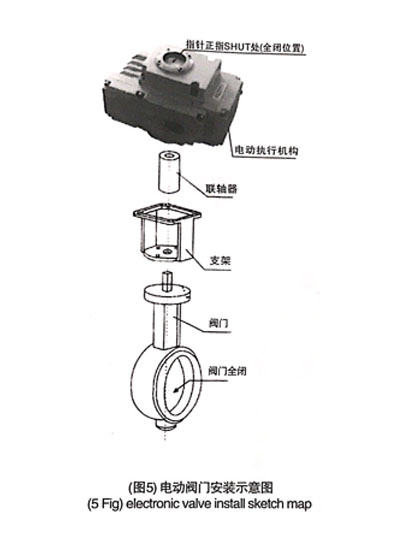

电动执行结构与阀体的安装(图5)

电动蝶阀与执行器安装

1、 手动转动阀门,检查无异常情况,并使阀门处于全闭位置。

2、 支架固定在阀门上。

3、 将联轴器的一端套在阀门芯轴上

4、 用手柄驱动电动执行机构至全闭位置(指针正指shut处零开度刻度线处),将输出轴插入联轴器四方孔内。

5、 坚固支架与电动执行机构和阀体间的连接螺栓。

6、 用手柄转动执行机构,确认运行平稳、无偏心、无歪斜、检查阀门在执行机构开度计指示范围能否实现全闭和全开。

注意:用力不可过于粗猛。不然会导致执行机构超程运行而造成损坏。


特别提示如下

对于自备支架、联轴器的用户,请注意:

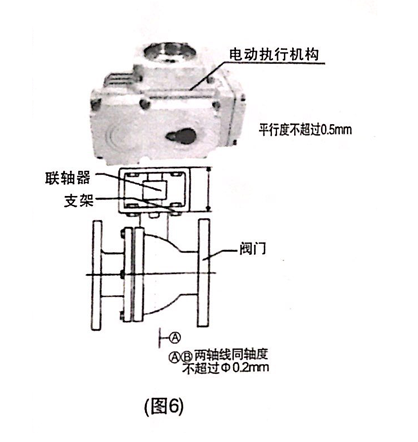

支架、联轴器应由专业机械技术人员设计加工并应符合(图6)的标注要求。

联轴器联等两端轴孔的加工应保证必要的精度,尽可能消除转动间隙,以免阀门工作中出现回差。

应严格保证联轴器两端孔的位置度,否则有可能超过执行机构设计的工作范围,导致因执行机构形成无法调整而使阀门不能正常工作。
电动阀门球阀的安装解析

以上就是电动阀门执行机构与阀体的安装详解,主要选取阀体为球阀与蝶阀的案例,那其他的阀体安装于此都大同小异,大家可以按照这个安装规则来进行组合。
