上海阀门厂家|电动阀门执行器使用要求

发布时间:2019-09-12

经过上期电动阀门的应用讲解之后,华钢阀门—上海阀门厂家将根据大家所提问题之一,执行器的使用要求进行分析,希望对广大客户在使用上能有所帮助。


电动阀门执行器使用要求

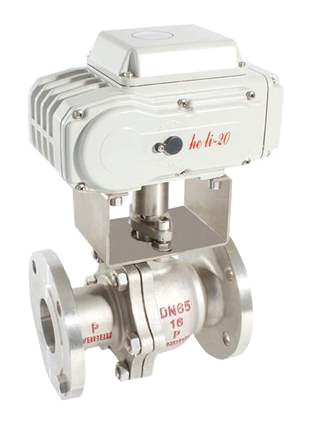

电动阀门

一、 电动阀门执行器安装环境要求

1、 改执行器属于非防爆产品,请注意避开易燃、易爆环境

2、 该执行器可在室内安装,也可在室外安装

3、 请预留接线、手动操作等维修用空间

4、 安装保护整台电动执行机构的防护装备是在长期有雨水、原料等飞溅物和阳光直射的环境需要

5、 周边环境温度负30°C至正60°C范围内


二、 工作介质温度的要求

与阀门配套使用时,工作介质温度传到执行机构上面,执行机构温度会升高

工作介质温度60°以下时请选用标准支架、60°C以上时请选用高温支架

工作介质是高温时,与阀门连接的支架起减少热传导的作用


三、电动阀门执行器现场电线管、电缆线安装要求

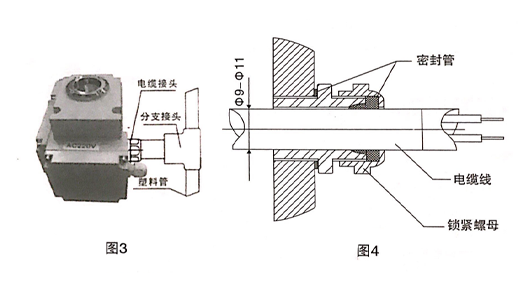

用电线管时,请按图(3)安装

① 电线管外径是9-11的电缆

② 要充分采取放水对策

③ 执行机构应高于电线管,使电线管内水珠不至流进以确保其安全

电动阀门电动执行器图解

用电缆时,启外径是9-11的电缆

如图(4)一律不准使用与线缆直径不相适应的电缆,否则水可以从线锁进去执行内损坏所有内部零件

信号线原则上要适用屏蔽线,应当与动力线分开配线。


4、电动阀门执行器电源的要求

根据所订购机型使用电源的类型提供相应的现场供电

对于现场的供电电源、电压应符合以下要求

AC200V±10%50/60Hz

AC110V±10%50/60Hz

AC380V±10%50/60Hz

24V±5%


5、断路开关保险丝的选用

电动阀门执行器保险丝选用

以上是上海阀门厂家华钢阀门根据多年的电动阀门执行器安装经验总结下来的几点要求,希望广大可用户可以对该产品有一个更深刻的了解,如需要了解更多可以关注公司官网:http://www.hggzy.com
