闸阀厂家讲述钢制法兰何种标准

发布时间:2019-10-23

阀门行业中化工阀门部分最为重要,也是标准颇为严苛,尤其是钢制阀门的法兰标准一直困扰很多同僚。华钢阀门作为多年的闸阀厂家,今天将为大家从焊接阀门结构以及法兰标准体系的起源,规格尺寸进行讲解。


一、闸阀厂家钢制阀门的法兰标准


(1)GB/T 9113-2010《整体钢制管法兰》国家标准

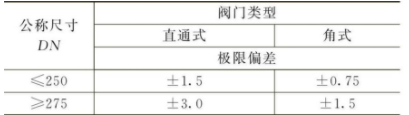

表1-94焊接端阀门结构长度公差 单位:mm

闸阀厂家法兰工艺标准

闸阀的管法兰标准参数繁多,特别是我国的管法兰标准体系比较复杂,早年有机械工业标准《管路法三标准》(JB75-86-59),这套标准是原第一机械工业部参照前苏联ROCT标准制定的,1994年进行了修订,这套标准在我国工业发展的起步阶段起到了重要作用。随着工业的发展和技术进步,以及引进国外先进技术,国外法兰标准伴随引进设备进入中国,特别是大型石油化工成套发电设备及核电站设备的引进,原有的机械工业标准(JB75~86)已大型火力发电设备及核电站设备的引进,原有的机械工业标性(JB75~86)已经不能适应工业发展的需要,在20世纪90年代化工行业标准(HGJ44~76-91)系列标准出现,后经修订,成为目前使用的HG20592~20635-2009(钢制管法兰、垫片、紧固件)系列标准,这套标准的特点是:将欧洲体系和美洲体系分为两大类,分别制定了相应法兰尺寸、技术条件、压力-温度等级、焊接接头和坡口尺寸,以及配套使用的垫片、紧固件标准,除此以外,还制定了(钢制管法兰、垫片、紧固件选配规定),美洲体系中编入属于(大直径钢制管法兰)的内容。

随后石油化工行业标准的出现,现行的SH 3406-1996(石油化工钢制管法兰)是在SH 3408-1992标准上修订的,它的特点是:钢管外径采取与英制尺寸相近并圆整为整数的单一尺寸系列,法兰尺寸和压力登记为单一的美洲体系:包括大直径法兰的内容,相对国标和化工行业标准,石化行业标准中法兰类型较少,体系单一。

现行的国家法兰标准GB/T 9113-2010《整体钢制管法兰》是参照ISO 7005-1:1992年版修订的,综合国内使用情况,对原GB/T 9113.1~9113.4-2000《整体钢制管法兰》做了较大调整和扩充能和国际法兰标准接轨,这些法兰尺寸均与欧洲和美洲相应压力等级的法兰尺寸互换,为我国法兰标准走向世界树立了一个里程碑,为了节约篇幅,本节列出了常用的GB/T 9113-2010的法兰尺寸。

闸阀厂家钢制管法兰

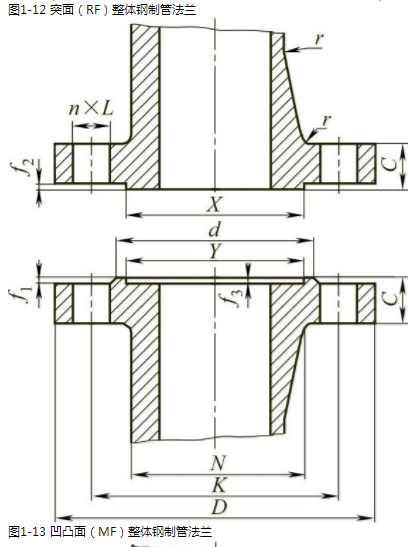

闸阀整体钢制法兰RF凸面

以上就是华钢阀门闸阀厂家多年而来的经验所谈,华钢阀门的建立健全了质检机构,物理试验室,CAD辅助设计中心,计量室,配合IS09001质量体系的有效运行,形成了全面的质量控制网络。拥有精良的工艺装备,并以先进合理的设计,专业化的生产,严格执行每一项工艺标准都达到国标钢制管法兰的标准,确保阀门的生产质量稳定过关。
