闸阀厂家华钢讲解多种阀门结构原理动图

发布时间:2019-10-21

阀门是石油化工行业极为重要的设备,用来开闭管路、控制流向、调节和控制输送介质的参数(温度、压力和流量)的管路附件。阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门,从最简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格相当繁多。

不同种类的阀门,工作原理有很大的差异。平时的工作中可能接触过很多阀门,但是对其工作原理却知之不多。今天,华钢阀门作为闸阀厂家将给顾客分享多种种常见阀门的动态图,直观了解阀门的工作原理。


一、闸阀厂家闸阀

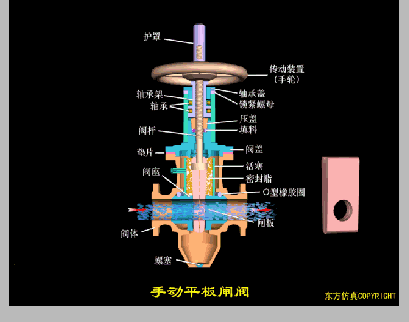

闸阀厂家闸阀工作原理

闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原 理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来 增强密封效果。它在管路中主要起切断作用。


二、 疏水阀

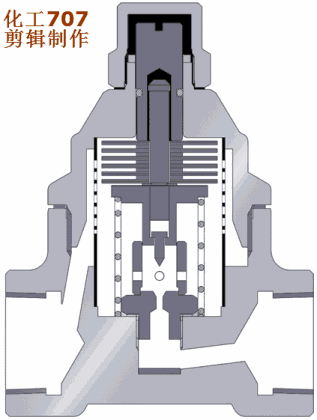

闸阀厂家疏水阀

疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。它的作用是自动排泄不断产生的凝结水, 而不让蒸汽出来。

疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。


三、 止回阀

止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是 阻止介质倒流。它的名称很多, 如 逆止阀、单向阀、单流门等。按结构可分两类。
闸阀厂家止回阀

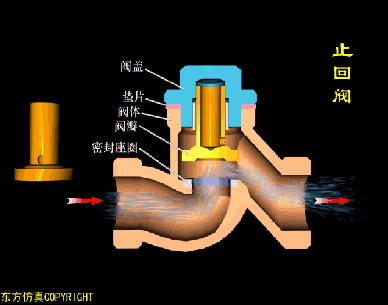

(1) 升降式 : 阀瓣沿着阀体垂 直中心线移动。这类止回阀有两种 : 一种是卧式 , 装于水平管道 , 阀体外形与截止阀相似 , 另一种是立式 , 装于垂直管道。

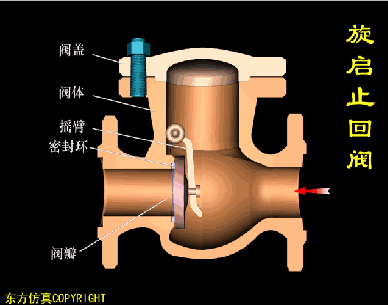

旋转止回阀

(2) 旋启式 : 阀瓣围绕座外的销轴旋转, 这类阀门有单 瓣、双瓣和多瓣之分, 但原理是相同的。

水泵吸水管的吸水底阀是止回阀的变形, 它的结构与上述两类止因阀相同, 只是它的下端是开敞的, 以便可使水进入。



以上就是闸阀厂家华钢阀门为大家整理的多种规格型号的动图解析,当然,还有其他阀门,比如气动隔膜泵、真空破坏器、单向阀、角座调节阀、减压阀、蝶阀等等,如果您有任何疑惑,我们会为您详细解析。
