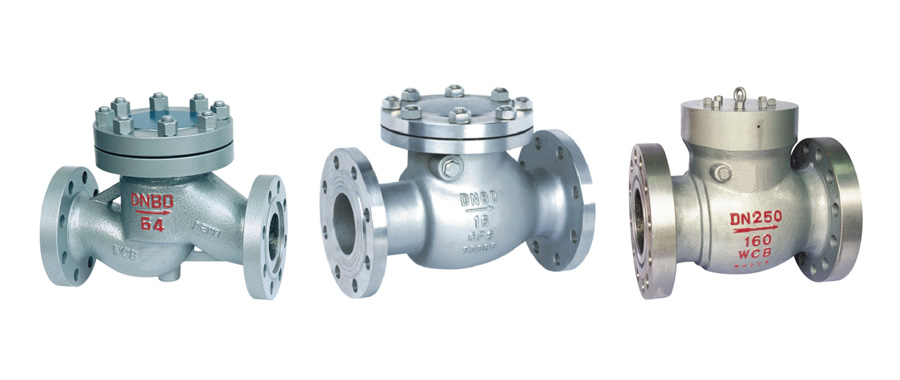

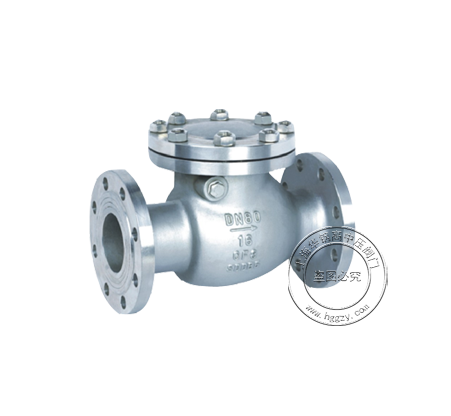

升降式止回阀

产品简介：

设计与制造: GB12236 GB12235

结构长度：GB12221

法兰尺寸：GB9113 JB79

压力-温度：GB/T13927 JB/T9092

试验-检验：GB9131

详细介绍
下载文档

执行标准 Adminster Standard

种类
Type 设计规范
Design Spec 结构长度
Face To Face 连接法兰
Flange End 试验-检验
Test and Check 压力-温度
Presure-Temp.

旋启式止回阀 GB12236 GB12221 GB9113
JB79 GB9131 GB/T13927
JB/T9092

升降式止回阀 GB12235

种类 Type	设计规范 Design Spec	结构长度 Face To Face	连接法兰 Flange End	试验-检验 Test and Check	压力-温度 Presure-Temp.
旋启式止回阀	GB12236	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092
升降式止回阀	GB12235

压力试验 Pressure Test

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.6	2.5	4.0	6.4	10.0	16.0
气密封试验	0.4-0.7

主要零件材料及性能 Main Part MAterials and Property

体盖板	导向套	销轴	垫片	密封面	适用温度°C	适用介质
WCB	WCB	13Cr STL 本体材料尼龙	增强型柔性石墨 1Cr13/柔性石墨不锈钢/耐酸石棉 PTFE 齿型垫片	13Cr STL 本体材料尼龙	≤425	水、蒸汽、油品
WC6	WC6				≤540
WC9	WC9				≤570
ZGCr5Mo					≤550
ZG1Cr18Ni9Ti		1Cr18Ni9Ti			≤200	销酸类
ZG1Cr18Ni12Mo2Ti		1Cr18Ni12MoTi			≤200	醋酸类

主要外形尺寸 Main Dimensions

1.6MPa	DN	L	D	D1	D2	b	H
凸面法兰 RF H41H H41Y H41W H41N 16C 16P 16R	15	130	95	65	45	14	77
	20	150	105	75	55	14	77
	25	160	115	85	65	14	80
	32	180	135	100	78	16	85
	40	200	145	110	85	16	95
	50	230	160	125	100	16	105
	65	290	180	145	120	18	120
	80	310	195	160	135	20	130
	100	350	215	180	155	20	140
	125	400	245	210	185	22	155
	150	480	280	240	210	24	180
	200	600	335	295	265	26	215
	300	850	460	410	375	30	315
2.5MPa	15	130	95	65	45	16	100
凸面法兰 RF H41H H41Y H41W H41N 25 25P 25R	20	150	105	75	55	16	105
	25	160	115	85	65	16	120
	32	180	135	100	78	18	130
	40	200	145	110	85	18	135
	50	230	160	125	100	20	149
	65	290	180	145	120	22	160
	80	310	195	160	135	22	169
	100	350	230	190	160	24	194
	125	400	270	220	188	28	222
	150	480	300	250	218	30	255
	200	600	360	310	278	34	305
	300	850	485	430	390	40	410
