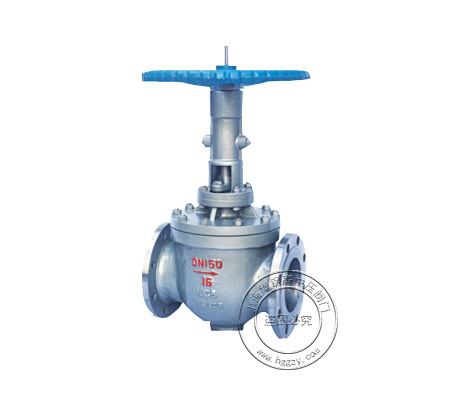

轨道球阀

产品简介:


设计与制造: GB12237

结构长度:GB12221

法兰尺寸:GB9113 JB79

压力-温度:GB/T13927  JB/T9091

试验-检验:GB9131

  • 详细介绍
  • 下载文档

主要外形尺寸 Main Dimensions

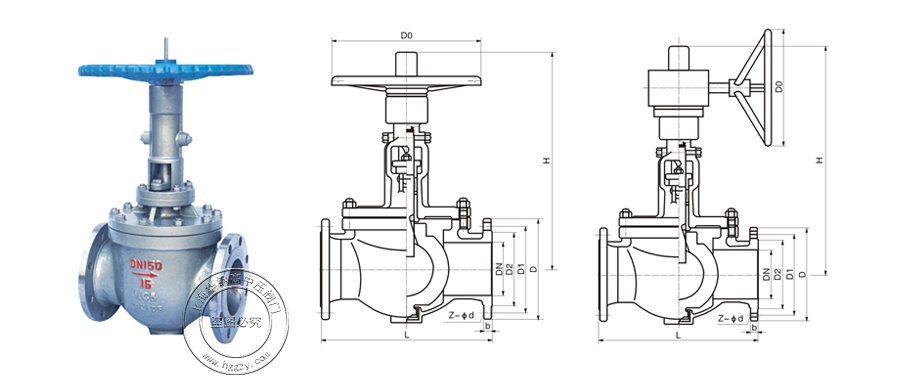

轨道球阀参数图
壳体 公称通径
DN
L D D1 D2 b H W WT(Kg)
GQ47H-16C
GQ47Y-16P

GQ547H-16C
GQ547Y-16P

GQ647H-16C
​GQ647Y-16P

GQ947H-16C
​GQ947Y-16P
50 216 165 125 100 16 380 200 38
65 290 185 145 120 18 390 300 52
80 310 200 160 135 20 400 300 84
100 350 220 180 155 20 508 300 98
150 480 285 240 210 24 690 400 164
200 600 340 295 265 26 780 500 260
250 730 405 355 320 30 990 600 358
300 850 460 410 375 30 1180 600 460
350 980 520 470 435 34 1250 650 641
400 1100 580 525 485 36 1560 650 948
450 1200 640 585 545 40 1630 700 1276
500 1250 715 650 608 44 1700 700 1587
600 1450 840 770 718 48 1880 800 1863
