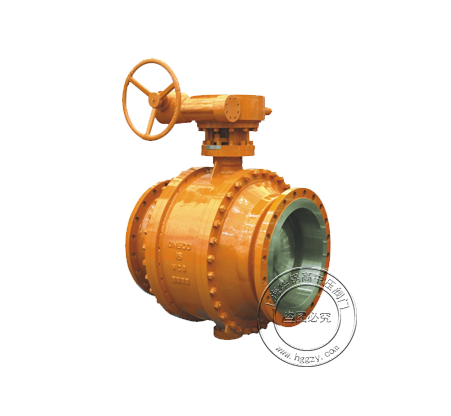

管线球阀

产品简介:


设计与制造: GB12237

结构长度:GB12221

法兰尺寸:GB9113 JB79

压力-温度:GB/T13927  JB/T9091

试验-检验:GB9131

  • 详细介绍
  • 下载文档

主要外形尺寸 Main Dimensions

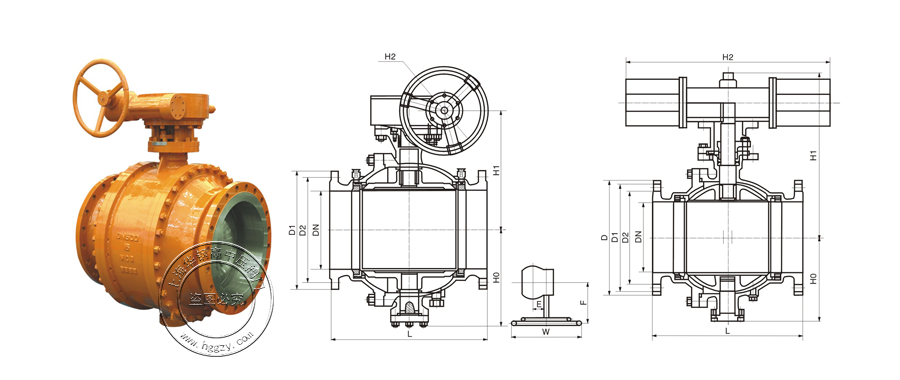

管线球阀参数图
壳体 DN L D D1 D2 b N-d H0 H1 H2
凸面法兰
RF
Q47F
Q347F
Q647F
Q947F
25
25P
25R
32 180 135 100 78 18 4-18 30 85 160
40 190 145 110 85 18 4-18 32 95 230
50 216 160 125 100 20 4-18 43 107 230
65 241 180 145 120 22 8-18 70 142 400
80 283 195 160 135 22 8-18 110 152 400
100 305 230 190 160 24 8-23 150 178 500
125 381 270 220 188 28 8-25 200 252 500
150 403 300 250 218 30 8-25 230 278 600
200 502 360 310 278 34 12-25 260 395 600
250 568 425 370 332 36 12-30 283 480 800
300 648 485 430 390 40 16-30 380 585 800
350 762 550 490 448 44 16-34 425 625 800
400 838 610 550 505 48 16-34 492 720 800
500 991 730 660 610 52 20-41 555 840 830
600 991 730 660 610 52 20-41 555 840 830
700 1346 955 875 815 60 24-48 850 1150 830
