PRODUCT DETAIL

偏心半球阀

偏心半球阀

HUAGANG VALVE

偏心半球阀

设计制造
结构长度
压力试验
产品标识

返回产品中心咨询产品选型

DETAILS

详细介绍

主要外形尺寸 Main Dimensions

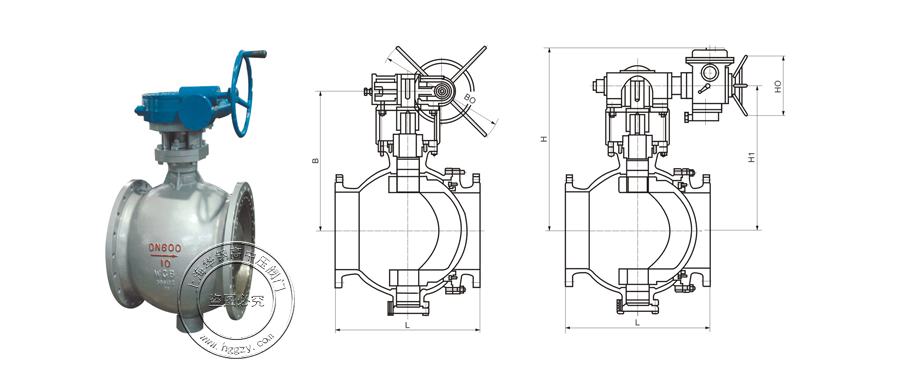

偏心半球阀参数图

规格	L	D	C	d	b	N-O	手动			涡轮蜗杆传动				电动
规格	L	D	C	d	b	N-O	M	M0	重量	B	B0	驱动装置	重量	H	H1	H0	驱动装置	重量
50	178	165	125	99	20	4-18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-18	215	300	22	255	200	O型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-18	250	300	30	290	300	A型	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-18	290	350	45	330	300	A型	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-22	295	400	53	350	300	A型	74	646	496	400	Q120-1	200
200	292	340	295	266	24	8-22	-	-	-	390	400	B型	100	678	528	400	Q120-1	225
250	394	395	350	319	26	12-22	-	-	-	515	400	B型	195	652	435	200	SMC-04/H0BC	360
300	419	445	400	370	26	12-22	-	-	-	545	600	C型	250	761	480	280	SMC-04/H1BC	415
350	550	505	460	429	26	16-22	-	-	-	590	600	C型	369	771	520	280	SMC-04/H0BC	435
400	600	565	515	480	26	16-26	-	-	-	625	600	C型	450	831	580	280	SMC-03/H2BC	542
450	650	615	565	530	28	20-26	-	-	-	660	600	D型	600	921	670	305	SMC-00/H3BC	672
500	700	670	620	582	28	20-26	-	-	-	685	800	D型	730	943	770	305	SMC-00/H3BC	892
600	800	780	725	682	30	20-30	-	-	-	732	800	D型	850	1123	850	305	SMC-00/H4BC	995
