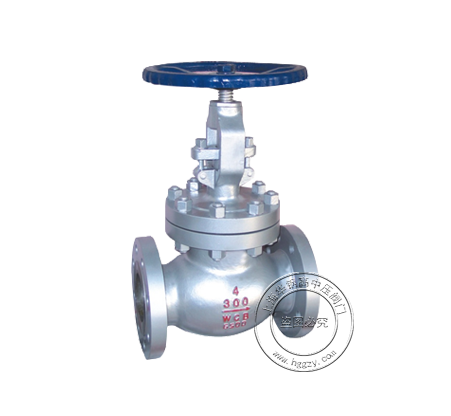

磅级美标截止阀

产品简介:


设计与制造: GB12235

结构长度:GB12221

法兰尺寸:GB9113  JB79

压力-温度:GB9131

试验-检验:GB/T13927   JB/T9092

  • 详细介绍
  • 下载文档

主要外形尺寸 Main Dimensions

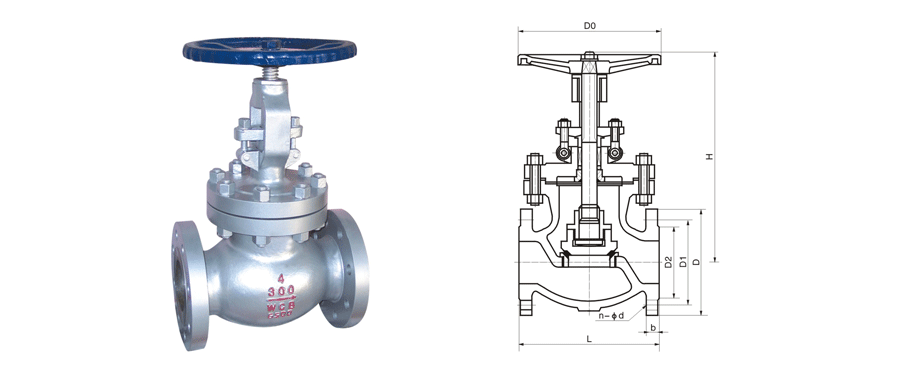

磅级美标截止阀尺寸图
DN 150Lb   凸面法兰 RF
mm in L D D1 D2 b n-d H D0
15 1/2 108 89 60.5 35 11.2 4-16 241 100
20 3/4 117 98 69.9 43 12.7 4-16 241 100
25 1 127 108 79.2 51 14.2 4-16 242 125
32 5/4 140 117 89.0 63 16.0 4-16 280 160
40 3/2 165 127 98.6 73 17.5 4-16 286 160
50 2 178 152 120.7 92 19.0 4-19 368 200
65 5/2 190 178 139.7 105 22.4 4-19 387 200
80 3 203 190 152.4 127 24.0 4-19 411 250
100 4 229 229 190.5 157 24.0 8-19 454 250
125 5 356 254 216.0 186 24.0 8-22.5 455 350
150 6 394 279 241.3 216 25.4 8-22.5 541 350
200 8 457 343 298.5 270 28.4 8-22.5 651 450
250 10 533 406 362.0 324 30.2 12-25.4 800 450
300 12 698 483 431.8 381 32.0 12-25.4 1231 600
350 14 787 533 476.3 413 35.0 12-29 1450 600
400 16 914 597 539.8 470 36.6 16-29 1645 600
