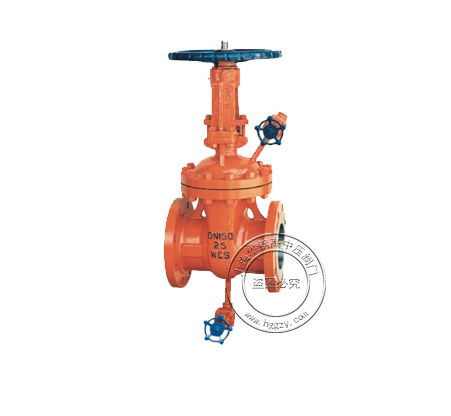

高温吹扫闸阀

HUAGANG VALVE

DETAILS

详细介绍

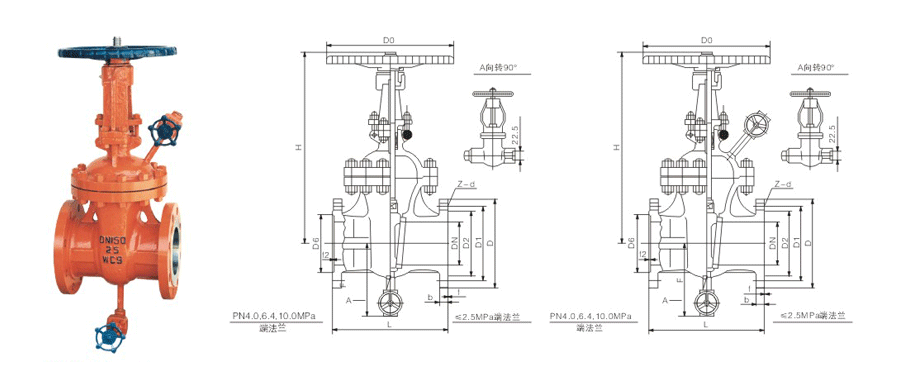

型号Type	温度 Temper	PN(MPa)	规格size	主要连接尺寸 Main Dimensions					重量 Wt（Kg）
型号Type	温度 Temper	PN(MPa)	规格size	L	D	D1	H	Z-d	重量 Wt（Kg）
Z40Y-16	400-800°C	1.6	65	265	180	145	473	4-18	46
			80	280	195	160	520	8-18	66
			100	300	215	180	623	8-18	90
			150	350	280	240	867	8-23	145
			200	400	335	195	1060	12-23	205
			250	450	405	355	1228	12-25	280
			300	500	460	410	1416	12-25	405
			350	550	520	170	1683	16-25	595
			400	600	580	525	1881	16-30	855
			500	700	705	650	2310	20-34	1281
			600	800	840	770	2826	20-41	2409
Z40Y-25	400-800°C	2.5	50	250	160	125	400	4-18	42
			65	265	180	145	473	8-18	46
			80	280	195	160	520	8-18	66
			100	300	230	190	623	8-23	90
			150	350	300	250	867	8-25	145
			200	400	360	310	1060	12-25	205
			250	450	425	370	1228	12-30	285
			300	500	485	430	1416	16-30	405
			350	550	550	490	1683	16-34	595
			400	600	610	550	1881	16-34	855
			500	700	730	660	2310	20-41	1281
			600	800	840	770	2826	20-41	2459
Z40Y-40	400-800°C	4.0	50	250	160	125	454	4-18	50
			80	310	195	160	600	8-18	86
			100	350	23	190	684	8-23	116
			150	450	300	250	900	8-25	186
			200	550	375	320	1110	12-20	310
			250	650	445	385	1348	12-34	460
			300	750	510	450	1492	12-34	610
