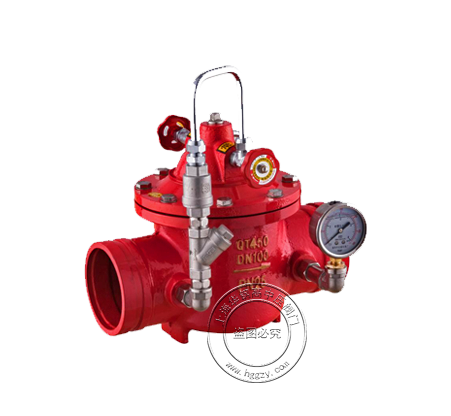

沟槽缓闭止回阀

产品简介:

G300X沟槽缓闭止回阀是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。在水泵启动与停止运转时能有效控制其开启和关闭速度,具有防止介质倒流、水锤及水击现象发生的功能。该阀集缓开、速闭、缓闭、消除水锤原理于一体,只需操作水泵的电机按钮,即可按操作规程自动实现启闭、流量大、压力损失小,可有效提高供水系统的安全可靠性。DN500(含DN500)以上采用活塞式结构。

工作介质:水

工作温度:0°C~80°C

主体材料:球墨铸铁

公称压力:1.0~2.5MPA

试验标准:GB/T13927


  • 详细介绍
  • 下载文档

性能特点 Property and Features

1、建议使用Y型过滤器使用,寿命更长。
2、结构新颖、流量大、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。

主要技术参数 Main Technical Parameters

公称压力 强度试验 密封试验 适用温度 适用介质 连接法兰 试验标准
1.0~2.5MPa 1.5倍公称压力 1.1倍公称压力 0~80°C GB/T 1724 1.6、
JB/T 79.1
GB/T 13927

主要零部件材料 Main Parts and Components

零件名称 材料(隔膜式) 零件名称 材料(活塞式)
阀盖 铸铁、球铁、铸钢、不锈钢 阀盖 铸铁、球铁、铸钢、不锈钢
压缩弹簧 硅锰钢 缸套 不锈钢
膜片压板 不锈钢 活塞 球铁、铜合金
膜片 丁晴橡胶 O型圈 丁晴橡胶
阀杆 不锈钢 阀杆 不锈钢
阀盘 球铁、铜合金 阀盘 球铁、铜合金
O型圈 丁晴橡胶 O型圈 丁晴橡胶
阀盘压板 铜合金 阀盘压板 铜合金
阀体 铸铁、球铁、铸钢、不锈钢 阀体 铸铁、球铁、铸钢、不锈钢
阀座 铜合金 阀座 铜合金
