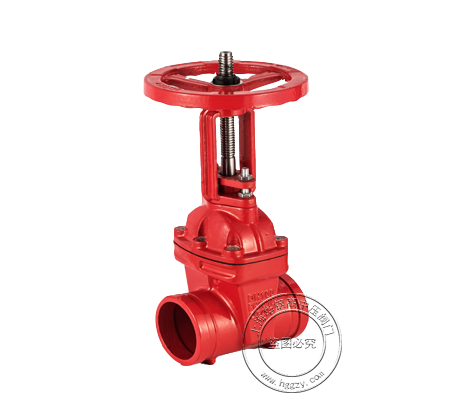

明杆沟槽闸阀

产品简介:

软密封沟槽闸阀(明杆),明杆沟槽闸阀除具有沟槽暗杆闸阀的所有优点以外,并可以较直观显示阀门开度,启闭迅速可靠,故常用于消防及工业系统。一般安装于距地面位置较高位置。


工作介质:水、蒸汽、油等

工作温度:0°C~80°C

主体材料:球墨铸铁

公称压力:0.6~1.6MPA

符合GB5135.6   有CCC认证

  • 详细介绍
  • 下载文档

性能特点 Property and Features

1、阀板整体包胶,其良好覆盖性能与精确尺寸、确保密封的可靠性,寿命长。
2、耐腐蚀,内腔caiy采用无毒环氧树脂涂装,防止腐蚀y与生锈,不但可用污水系统,而且可供生活应用。
3、阀杆采用三道O型环密封,摩擦阻力小,开关轻巧,不漏水。

4、底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
2、结构长度可提供GB/T12221   J1系列。
3、应用:消防系统管网需要截断介质的地方。

主要技术参数 Main Technical Parameters

型号规格 结构长度 压力等级 适用介质 介质温度 连接形式
DN50-300 GB/T 12221-2005 0.6-1.6MPA 水、油、蒸汽 0-80°C 卡箍连接

主要零部件材料 Main Parts and Components

零件名称 阀体、阀盖、闸板、铁芯 阀板 阀门
材料 球墨铸铁 EPDM/NBR橡胶 环氧树脂
