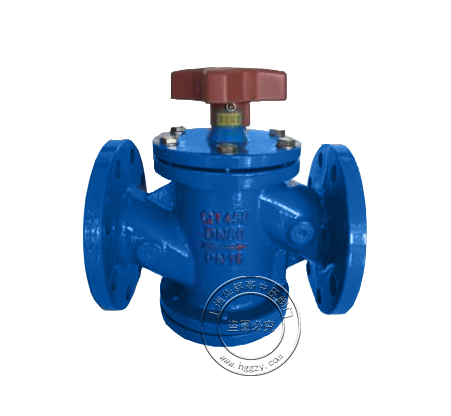

动态自力式流量平衡阀

产品简介:

自力式流量平衡阀,是一种利用介质本身的压力变化莫测来进行自我调控,从而保持流经被控系统流量平衡的阀门,具有流量提示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节,可使系统流量自动恒定再预先设置的设定值。该阀门流量调节精准、操作简单、动作平稳,性能可靠,使用寿命长。


工作介质:水、油等非腐蚀性液体

工作温度:0°C~100°C

主体材料:灰铸铁、灰铸铁、不锈钢

公称压力:1.6MPA

法兰标准:GB/T 17241.6   GB/T 9113


试验标准:GB/T 13927    AP1598

  • 详细介绍
  • 下载文档

性能特点 Property and Features

1、不需要进行系统调试:可以节约大量的时间,缩短竣工日期;
2、不需要安装同程管理:可以增加使用的面积和空间、节约安装及材料费用;
3、方便使用:工程安装分期完工或设备分期使用都不会影响水系统平衡;
4、方便更改:当某些区域的水系统需要重新设计时,不会影响其它区域的水系统设计和平衡;
5、减少耗电量:由于整个水系统得到平衡,保证制冷机组及水泵以最佳的工作状态运行,具有明显的节能效果;
6、降低磨损和减少浪费:由于保证水流量不会超过原来设计,保障所有设备的耐用性,避免流量过大而造成的铜管损耗;
7、提高安全性:由于水系统的流量平衡是自动进行,杜绝了人为破坏性调节的可能性。
8、减轻了工作量:无需对整个管道进行繁琐的阻力计算,加快设计速度;
9、可以大胆使用异程式系统:节省管材、相应材料及安装费用,把平衡水力系统的工作交给动态流量平衡阀来完成;可以避免因水系统不平衡带来的其他许多麻烦。

主要技术参数 Main Technical Parameters

公称压力 公称通径 适用温度 适用介质 法兰标准 试验标准
1.6MPa 15~400mm 0~100°C 水、油等非腐蚀性液体 GB/T 17241.6
GB/T 9113
GB/T 13927
AP1598

主要零部件材料 Main Parts and Components

零件名称 阀体、阀盖 阀杆 阀瓣 膜片
材料 灰铸铁、铸钢 不锈钢 铸铜 丁晴橡胶

主要外形尺寸 Main Dimensions

DN 15 20 25 32 40 50 65 80
L 110 110 115 160 200 215 230 275
D 122 12 137 182 191 197 205 259
DN 100 125 150 200 250 300 350 400
L 290 315 350 430 520 635 670 700
D 268 337 357 407 452 486 534 534
