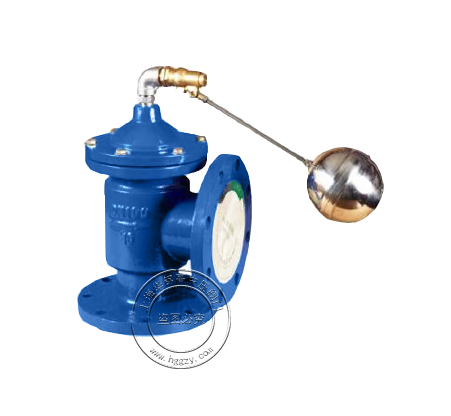

液压水位控制阀

产品简介:

H142X液压水位控制器能自动控制水箱、水塔液面高度。当水面下降超过设定值时,浮球阀打开,活塞上腔压力降低,上下腔形成压差,阀瓣打开,管道进行供水:当水位上升到预设高度时,浮球阀关闭,活塞上腔压力不断增大,阀瓣关闭,停止供水。如此往复,实现自动供水功能。


工作介质:水

工作温度:0°C~80°C

主体材料:球墨铸铁

公称压力:0.6~1.0MPA

试验标准:GB/T13927

  • 详细介绍
  • 下载文档

性能特点 Property and Features

1、阀体积小、安装简便。
2、启用灵敏度高,水头损失小无水锤现象。
3、使用年限久,不易损坏。

主要技术参数 Main Technical Parameters

公称压力 强度试验 密封试验 适用温度 适用介质 连接法兰 试验标准
0.6~1.6MPa 1.5倍公称压力 1.1倍公称压力 0~80°C 洁净水 GB/T 1724 1.6、
JB/T 79.1
GB/T 13927

主要零部件材料 Main Parts and Components

零件名称 材料
阀盖 铸铁、球铁、铸钢、不锈钢
压缩弹簧 硅锰钢
膜片压板 不锈钢
膜片 丁晴橡胶
阀杆 不锈钢
阀盘 球铁、铜合金
O型圈 丁晴橡胶
阀盘压板 铜合金
阀体 铸铁、球铁、铸钢、不锈钢
阀座 铜合金

主要外形尺寸 Main Dimensions

DN 40 50 65 80 100 125 150 200 250 300 350
L 107 115 125 135 146 165 180 215 255 285 325
H 235 243 258 280 307 358 400 490 576 663 750
