球型止回阀

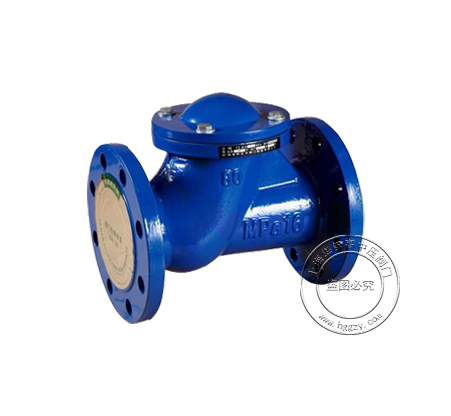

产品简介:

滑道滚球止回阀,采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀瓣内的整体式滑道上作上滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%,水平或垂直安装均可,可用于水冷、热水、工业及生活污水管网,更适合潜水排污泵。


工作介质:水及弱腐蚀性液体

工作温度:0°C~80°C

主体材料:球墨铸铁

公称压力:1.0~1.6MPA

试验标准:GB/T 13927    AP1598

  • 详细介绍
  • 下载文档

性能特点 Property and Features

1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、使用寿命长、可靠性高

主要技术参数 Main Technical Parameters

公称压力 公称通径 适用温度 适用介质 法兰标准 试验标准
1.0~1.6MPa 50~350mm 0~80°C 水及弱腐蚀性液体 GB/T 17241.6
GB/T 9113
GB/T 13927
AP1598

主要零部件材料 Main Parts and Components

零件名称 材料
阀体 球墨铸铁
阀盖 球墨铸铁
阀瓣 钢材+强化尼龙布

主要外形尺寸 Main Dimensions

DN 50 65 80 100 125 150 200 250 300 350
L 180 200 260 300 350 400 500 600 700 800
H 185 210 245 280 335 400 495 600 715 820
