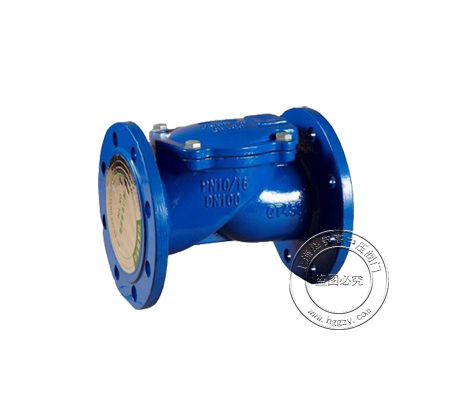

橡胶瓣止回阀

产品简介:

橡胶瓣止回阀安装于水泵出口处,可防止水流倒流及水锤对泵的损害。该阀采用全流式设计,不易堆积杂物,具有水头损失小,维修方便等特点。该阀可安装在蓄水池进出水管的旁通上,以防止池水倒流到给水系统中


工作介质:水及弱腐蚀性液体

工作温度:0°C~80°C

主体材料:球墨铸铁

公称压力:1.0~1.6MPA

试验标准:GB/T 13927    AP1598

  • 详细介绍
  • 下载文档

性能特点 Property and Features

1、设计结构新颖,整体尺寸小,重量轻。
2、具有水头损失小,不易堆积杂物,维修简便等特性

主要技术参数 Main Technical Parameters

公称压力 公称通径 适用温度 适用介质 法兰标准 试验标准
1.0~1.6MPa 50~600mm 0~80°C 水及弱腐蚀性液体 GB/T 17241.6
GB/T 9113
GB/T 13927
AP1598

主要零部件材料 Main Parts and Components

零件名称 材料
阀体 球墨铸铁
阀盖 球墨铸铁
阀瓣 钢材+强化尼龙布

主要外形尺寸 Main Dimensions

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 203 216 241 292 330 356 495 622 698 787 914 978 978 1295
