截止阀与止回阀技术详解

发布时间:2020-09-02

相信截止阀和止回阀已经是大家耳熟能详的常规阀门了,但是其两者的启闭方式和轴距,应用环境和优劣势将由上海阀门厂家上海华钢为您作详细解析。

        截止阀的启闭件是塞形的阀瓣,密封面呈平面、锥面或球面,阀瓣由阀杆带动,沿阀座(密封面)作直线升降运动,阀杆开启或关闭行程相对较短,具有非常可靠的切断动作。截止阀的阀瓣(启闭件)沿阀座轴线方向移动时,可接通或截断管路中的介质。由于截止阀结构简单,而且截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,密封面间摩擦力小,寿命较长,制造与维修方便,调节性能好,因此使用极为普遍。

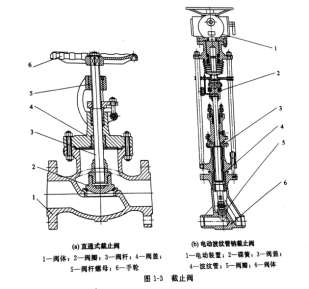

        截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。根据阀体结构不同,截止阀分为直通式截止阀、直流截式止阀、角式截止阀和柱塞式截止阀。近年来,随着军工、核电等行业发展,一些系统中的截止阀要求无泄漏,在填料密封同时增加波纹管密封,双重密封确保阀门在一些重要系统中保持无泄漏(图1-3)。
直通式截止阀

       止回阀的阀瓣借助介质的作用力而自动开闭,是能自动阻止流体倒流的阀门。用于介质单向流动的管路上。流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、自身重力等因素作用下自动关闭以防止流体倒流。常用的有旋启式止回阀、升降式止回阀和蝶式止回阀等。

       升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式

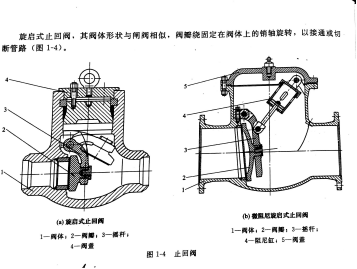

种。蝶式止回阀为直通式。旋启式止回阀,其阀体形状与闸阀相似,阀瓣绕固定在阀体上的销轴旋转,以接通或切
断管路(图1-4)。
旋启式止回阀
