闸阀厂家关于闸阀蝶阀讲解

发布时间:2020-08-24

阀门的种类繁多,用途广泛。随着各类成套设备工艺流程和性能的不断改进。阀门种类还在不断增加,今天上海阀门厂家华钢阀门将为大家讲解闸阀和球阀的不同应用和优势。

闸阀是广泛使用的一种阀门。闸阀也叫闸板阀,是指启闭件(闸板)由阀杆带动,沿阀座(密封面)作直线升降运动的阀门,在管路上主要作为切断介质用。

闸阀厂家的闸阀有两个密封复,可以使用在介质向两个方向流动的管路上。通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。闸阀适用的压力、温度及口径范围很大,尤其使用于中、大口径的管道。闸阀不适合作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动有可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。根据闸板的结构的不同,闸阀可分楔式弹性单闸板闸阀、楔式双闸板闸阀、平行式双闸板闸阀和带顶撑开的平行式双闸板闸阀。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

楔式弹性单闸板闸阀


蝶阀是启闭件(蝶板)由阀杆带动,并绕阀杆的轴线作旋转运动,以实现开启和关闭的阀门。蝶阀在管路上主要用作切断和节流,亦可设计成具有调节或截断兼调节的功能。采用橡胶等模软密封圈的蝶阀,密封性能较好,一般作切断用。如今各种结构的金属密封面蝶阀(图1-6)已广泛用于管路切断及节流。

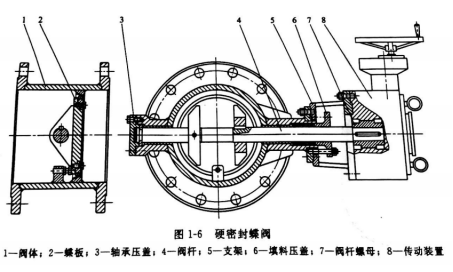

硬密封蝶阀

蝶阀结构简单,体积小,重量轻,只由少数几个零件组成,而且蝶板只需旋转90°即可快速启闭,操作方便,同时该方面具有良好的流体控制特性。蝶阀处于完全开启位置,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该方面所产生的压力降很小,故具有较好的流量控制特性。蝶阀同时具有启闭迅速、流体阻力和操作转矩小等优点,故应用比较普通,在低压大中口径管道上的使用越来越多。
