上海阀门厂家|电动阀门执行机构的应用选择

发布时间:2019-09-10

上期阀门介绍中,上海阀门厂家——华钢阀门主要针对电站阀门的常见问题给大家进行解答,而本期往后我们将结合本厂多年的生产经验着重对电动阀门进行系统性,全方位的分析介绍。

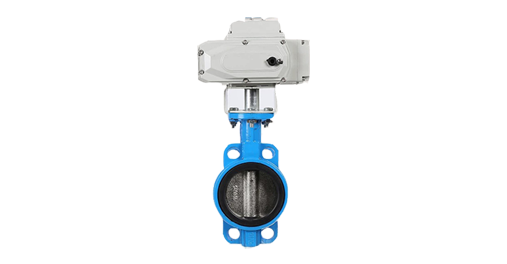

众所周知,电动阀门是由电动执行器与阀门上下连接,组合而成。那不同的阀门配备的电动执行器也定然不同。以下我们将针对不同类型的阀门进行解析。


1、 常用普通阀门

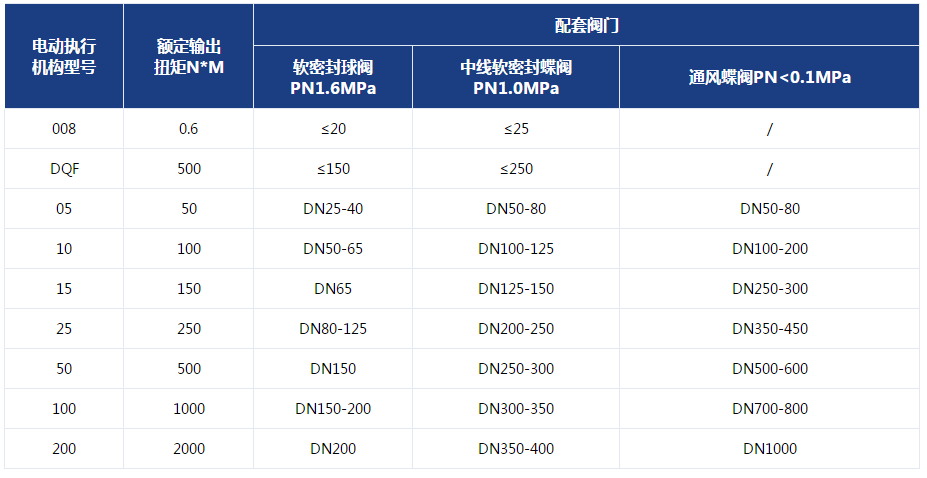

电动阀门参数图


2、 其他类型阀门

因阀门种类繁多,即使同种型号同种规格的阀门由于不同厂家生产工艺、质量水平、结构形式、阀体材质等的不同其扭矩指标各有不同,实际使用中,往往因为压力波动,介质类型、现场环境、工作特性等因素导致阀门开启扭矩变化很大。因此,为了确保电动执行机构工作稳定可靠,必须在选型上留有充分余裕。对系列电动执行器机构,本公司要求选型时保留系数不低于1.3倍。

公式即:电动执行机构额度输出扭矩(N*M)/阀门带压(PN)测试扭矩(N*M)≥1.3


3、 举例选型

有一只73-25P DN65金属硬密封蝶阀,25kgf/cm²,压力下测试的扭矩为93N*M,为配合何种规格电动执行机构最为合适。

解:按保留系数1.3倍考虑,则该台阀门所需的开启扭矩93N*M*1.3=120.9N*M。根据系列产品性能参数表,查得10/20型额定输出扭矩分别为100N*M、200N*M,虽然10型额定输出扭矩大于该台阀门的测试扭矩,但因为没有考虑保留系数,故不能选用,应当选用20型。


结合以上三点解析,相信大家对于电动阀门的执行装置有一定的了解,选型时要结合执行机构的扭矩、介质类型、现场环境等进行选择,如果对于电站阀门的相关选型仍然有所困惑,可以联系如果您有更多电站阀门的相关问题可以联系上海华钢高中压阀门有限公司进行咨询,亦或者登录官方网址了解更多资讯。www.hggzy.com
